КМУ Hyundai на шасси FAW Tiger 6G 12

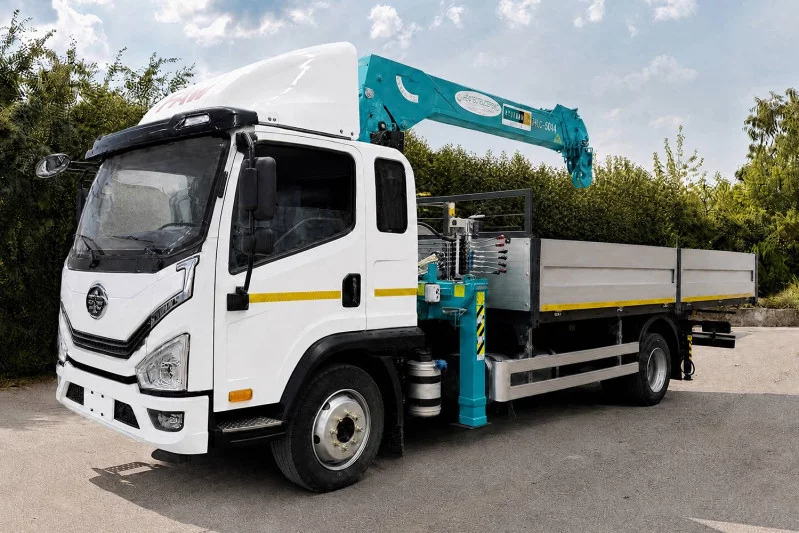

Бортовая платформа 6500*2500*600 на базе шасси FAW Tiger CA1121 с краном-манипулятором Hyundai HLC-5014 — это надежный грузовик средней тоннажности, предназначенный для перевозки строительных, промышленных и паллетированных грузов, а также выполнения монтажных и такелажных работ. Модель разработана для активной эксплуатации как в черте города, так и на междугородних маршрутах.
Сертификат официального дилера FAW
Шасси FAW Tiger 6G 12
Автомобиль построен на прочной колесной базе 5300 мм. Допустимая полная масса — 11 950 кг. Снаряжённая масса шасси — 3795 кг, полной надстроенной машины — 7300 кг, грузоподъёмность — до 4650 кг. Вместимость платформы — до 16 европаллет.
Двигатель FAWDE CA4DH1-18EV — дизельный, объёмом 3.8 л, мощностью 180 л.с. и крутящим моментом 650 Н·м при 1500 об/мин. Трансмиссия — 6-ступенчатая механическая WANLIYANG 6G70, сцепление однодисковое (Ø 362 мм). Подвеска — рессорная. Тормозная система — пневматическая двухконтурная с барабанными тормозами. Объём топливного бака — 200 л.
Конструкция платформы
Надстройка изготовлена компанией АГРОПРОМСЕРВИС и включает:
- Внутренние размеры платформы: 6500×2470×590 мм
- Надрамник: сборно-сварной из стали 09Г2С
- Алюминиевые борта с уплотнителем, высота 590 мм
- Быстросъёмные средние и задние стойки
- Такелажные петли — по 6 с каждой стороны
- Задние аутригеры, горизонтальный противоподкатный брус
- Боковая защита: анодированный алюминиевый профиль на поворотно-откидных кронштейнах
- Стационарные отбойники — 2 шт.
- Складная лестница на заднем борту
- Светоотражающая маркировка по ЕЭК ООН № 48
КМУ Hyundai HLC-5014
Установленный кран-манипулятор HLC-5014 значительно расширяет функциональность техники:
- Максимальный грузовой момент — 12.7 тм
- Грузоподъёмность — до 5050 кг
- На максимальном вылете 11 м — 800 кг
- Максимальная высота подъема — 11.85 м
- Максимальная глубина опускания — 13.5 м
- Размах аутригеров — 5000 мм
FAW Tiger с бортовой платформой и КМУ Hyundai HLC-5014 — универсальный инструмент для грузоперевозок, погрузки, доставки и монтажа. Надежный, экономичный и готовый к полноценной работе на вашем предприятии.
| ОСНОВНОЕ | |
| Модель шасси | FAW Tiger СА 1121 |
| Колесная формула | 4х2 |
| Тип кабины | 3-местная, со спальным местом |
| МАССА И ГАБАРИТЫ АВТОМОБИЛЯ | |
| Технически допустимая общая масса, кг | 11 950 |
| Колесная база, мм | 5 300 |
| Снаряженная масса шасси, кг | 3 795 |
| Грузоподъемность шасси, кг | 8 155 |
| Длина, мм | 8 250 |
| Ширина, мм | 2 202 |
| Высота, мм | 2 430 / 3 000 (c обтекателем) |
| Нагрузка на переднюю / заднюю ось, кг | 3 300 / 6 200 |
| Монтажная длина рамы (мм) | 6 102 |
| Задний свес шасси (мм) | 2 395 |
| Передний свес шасси (мм) | 1 155 |
| ДВИГАТЕЛЬ | |
| Модель | FAWDE CA4DH1-18EV |
| Количество цилиндров / расположение | 4 / рядный |
| Рабочий объем, см3 | 3800 см3 |
| Мощность макс., кВт (л.с.) об/мин | 132 кВт / (180 л.с.) / 2500 |
| Крутящий момент макс., Н∙м / об/мин | 650 / 1500 |
| ТРАНСМИССИЯ | |
| Модель | WANLIYANG 6G70 |
| Тип / количество передач | Механическая / 6 |
| Сцепление | Однодисковое, Ø 362 мм |
| Передаточное число оборотов коробки передач | i1=6.012 i2=3.292 i3= 2.004 i4=1.367 i5=1 i6=0.789 |
| ТОРМОЗНАЯ СИСТЕМА | |
| Тип | Пневматические двухконтурные |
| Передние и задние тормоза | Барабанные |
| ТОПЛИВНЫЙ БАК | |
| Емкость топливного бака, л | 200 |
| ТИП ПОДВЕСКИ | |
| Передняя | Рессорная |
| Задняя | Рессорная |
| ШИНЫ | |
| Передняя ось / задняя ось | 245/70R19.5 |
| Запасное колесо | 1 |
| Параметры надстройки | |
| Внутренние размеры, мм | 6500*2470*590 |
| Снаряжённая масса ТС, кг. | 7 300 |
| Грузоподъёмность ТС, кг. | 4 650 |
| Вместимость паллет | 16 |
| Надрамник | Сборно-сварная конструкция из стали 09Г2С. |
| Материал бортов | Алюминий с уплотнителем |
| Стойки | Средние и задние быстросъёмные стойки |
| Дополнительно | Такелажные петли по 6 с каждой стороны |
| Задние аутригеры | |
| Задний противоподкатный брус | Горизонтальный профиль на стальных кронштейнах. |
| Боковая защита | Профиль алюминиевый анодированный на поворотно- откидных кронштейнах; |
| Отбойники | Стационарные, 2 шт. |
| Лестница | Складная подножка на заднем борту. |
| Маркировка | Светоотражающая маркировка на фургоне в соответствии с правилами ЕЭК ООН № 48 |
| КМУ | ИТ-120 |
| Максимальный грузовой момент КМУ, тм - 12.7 | |
| Максимальная грузоподъемность КМУ, кг - 5 050 | |
| Грузоподъемность на максимальном вылете, кг – 800 | |
| Максимальный вылет стрелы КМУ, м – 11 | |
| Максимальная высота подъема, м – 11.85 | |
| Максимальная глубина опускания, м – 13.5 | |
| Размах аутригеров R2, мм – 5 000 | |
| Производитель надстройки | АГРОПРОМСЕРВИС |
